Laten we eerst het werkingsprincipe van de driefasige AC-asynchrone motor begrijpen: er zijn drie paar spoelen op de stator van de driefasige AC-asynchrone motor. Wanneer de motor is aangesloten op de driefasige wisselstroomvoeding, wordt een roterend magnetisch veld gegenereerd, zodat het roterende magnetische veld het metaal op de rotor snijdt. Staven (of wikkelingen) en geïnduceerde stromen worden gegenereerd op de metalen staven, zodat de rotor wordt gedraaid door de elektromagnetische kracht van het roterende magnetische veld.

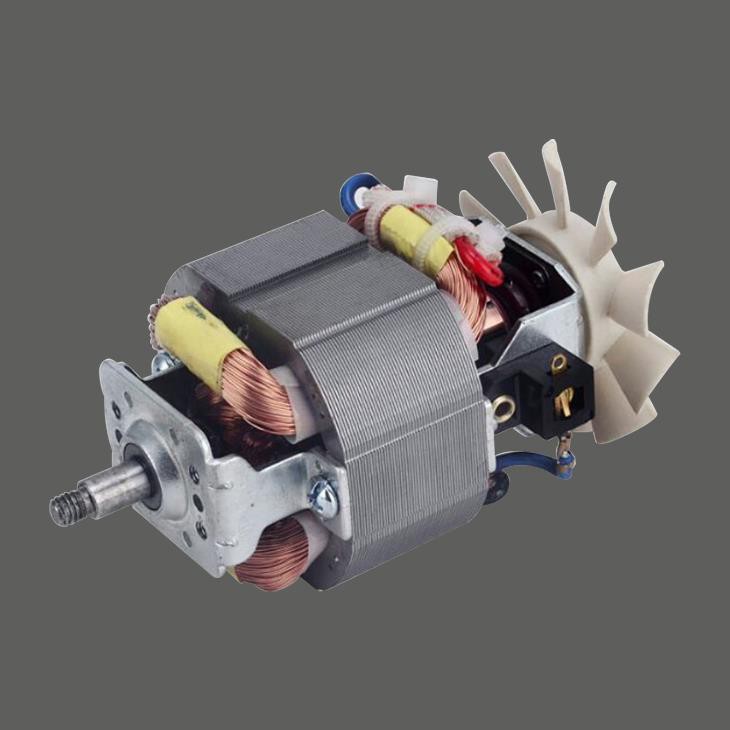

De eenfasige AC asynchrone motor heeft slechts een paar spoelen nodig. Wanneer het paar spoelen is aangesloten op de eenfasige AC, zal het paar spoelen alleen een pulserend magnetisch veld genereren, maar geen roterend magnetisch veld! Daarom moet er nog een paar spoelen worden toegevoegd. Dit paar spoelen is wat we de startspoel noemen, en de ruimtelijke hoek tussen de startspoel en de werkspoel op de stator is 90 graden anders. Daarom heeft de eenfasige AC-asynchrone motor eigenlijk twee paar spoelen, namelijk de hoofdspoel (werkspoel) en de hulpspoel (startspoel). De rotorkrachten zijn hetzelfde en tegengesteld, dus de rotor staat stil. Om de magnetische velden die door de primaire en secundaire spoelen worden gegenereerd te roteren, is het noodzakelijk om wisselstromen van verschillende fasesequenties aan de primaire en secundaire spoelen te leveren.
Hoe realiseer je wisselstroom met verschillende fasesequenties?
Aangezien een eenfasige AC-motor alleen kan worden aangesloten op een eenfasige 220V-voeding, hoe kunnen we eenvoudig en economisch twee verschillende fase AC-vermogens verkrijgen om een roterend magnetisch veld te verkrijgen? Op dit moment is het noodzakelijk om een condensator te gebruiken om de faseverschuiving te realiseren, dat wil zeggen dat een condensator in serie is verbonden met de secundaire spoel. Zoals hieronder weergegeven:
In dit geval wordt de huidige golfvorm van de hoofdspoel weergegeven als curve a en wordt de huidige golfvorm van de secundaire spoel weergegeven als curve b
Zoals te zien is in de bovenstaande afbeelding, bereikt de hoofdspoelstroom a de maximale waarde op tijdstip 1, terwijl de secundaire spoelstroom b nul is; dan neemt de hoofdspoelstroom a af tot nul op tijdstip 2, terwijl de secundaire spoelstroom b stijgt tot de maximale waarde; dan wordt de hoofdspoelstroom a de maximale waarde in de tegenovergestelde richting, terwijl de secundaire spoelstroom b tot nul wordt gereduceerd... De twee wisselstromen van de primaire spoel a en de secundaire spoel b bereiken achtereenvolgens de huidige maximale waarde, en het faseverschil tussen hen is 1/4 cyclus, ook dat wil zeggen, het verschil is 90 graden, dus de magnetische velden die door hen worden gegenereerd, bereiken ook op hun beurt de maximale waarde. Op deze manier kan het magnetische veld van de hoofdspoel de rotor duwen, het magnetische veld van de secundaire spoel kan de rotor duwen en vervolgens kan de rotor worden gedraaid.
Het principe van beginnen met een grote condensator en draaien met een kleine condensator
Voor laagvermogen eenfasige AC-asynchrone motoren, vanwege het lage vermogen, de lichte belasting en de lage startkoppelvereisten (zoals elektrische ventilatoren), heeft het alleen een kleine condensator, die alleen de rol van starten speelt (de motor start Nadat de centrifugaalschakelaar de startspoel loskoppelt, werkt alleen de lopende spoel, de rotor snijdt continu het pulserende magnetische veld dat door de werkspoel wordt gegenereerd door zijn eigen rotatie, en de rotor realiseert continue rotatie), of speelt de rol van starten en draaien tegelijkertijd (de motor ontkoppelt niet na het starten De startspoel, de startcondensator, de startspoel en de loopspoel werken samen. Op dit moment snijdt de rotor de magnetische veldlijnen in het continu roterende magnetische veld dat wordt gegenereerd door de startspoel en de werkspoel, en de rotor realiseert continue rotatie).
Voor industriële hoogvermogen eenfasige AC-asynchrone motoren, als slechts één condensator wordt gebruikt om rekening te houden met zowel starten als draaien, is het op dit moment, vanwege het kleine startkoppel van de motor en de zware belasting die door de motor wordt gedragen, gemakkelijk om de motor te laten starten. Op dit moment moet een grote condensator parallel met de lopende condensator worden aangesloten om het startkoppel te verhogen. We noemen deze condensator "startcondensator".
Sommige vrienden zijn misschien nieuwsgierig, waarom sluit u niet direct een grote condensator aan voor opstarten en bediening? Want wanneer de capaciteit van de aangesloten condensator te groot is, hoewel het koppel kan worden verhoogd, zal dit ook ernstige verwarming van de eenfasige AC-asynchrone motor veroorzaken en zelfs de motor verbranden, dus de krachtige eenfasige AC-asynchrone motor heeft een centrifugale schakelaar. De functie van de centrifugaalschakelaar is om de startcondensator los te koppelen nadat het motortoerental een bepaald niveau heeft bereikt (ongeveer 70 ~ 80% van het nominale toerental) om te voorkomen dat de wikkeling wordt verbrand als gevolg van overmatige stroom en oververhitting. Daarom neemt de eenfasige AC-asynchrone motor het principe aan van "beginnen met een grote condensator en draaien met een kleine condensator".
Er zijn twee functies van de condensator in de eenfasige AC-asynchrone motor: één is het realiseren van de faseverschuiving van de eenfasige voeding tussen de twee paren hoofd- en hulpspoelen van de eenfasige motorstator om een roterend magnetisch veld te vormen; de andere is om de motor te starten en te laten draaien. Zorg voor een grotere excitatiestroom.
